阻抗匹配是指信號源或傳輸線跟負載之間的一種合適的搭配方式。阻抗匹配關乎著系統的性能，使系統的性能達到約定準則下的最優。RFID讀寫器在移動過程中，天線感應系數和阻抗的易變性造成讀寫器傳輸功率不必要的損耗和識別能力的下降。隨著集成技術的發展，天線與讀寫器模塊將向集成化發展，對于天線阻抗的匹配也將提出新的要求，而手動匹配是個耗時長且復雜的過程。
無源超高頻(UHF)射頻識別(RFID)系統具有低成本、低功耗、識別距離遠、識別效率高等優點,在物流、門禁、資產管理等領域獲得了廣泛應用。在標簽至讀寫器的反向鏈路中，標簽通過改變天線與負載的阻抗匹配關系實現信息的反向傳輸。因此，標簽天線與負載能否實現阻抗共軛匹配成為制約無源UHF RFID系統性能的關鍵因素。
RFID標簽一般通過優化設計天線即可實現天線與負載阻抗的共軛匹配。但在實際應用中，受標簽幾何尺寸、元器件選型、標識與傳感融合設計等因素的影響，需要專門的阻抗匹配網絡以滿足標簽天線與負載的阻抗匹配關系。同時，標簽天線阻抗測試亦需要可調的阻抗匹配網絡。
有什么方法能讓阻抗匹配呢？
1、可以考慮使用變壓器來做阻抗轉換

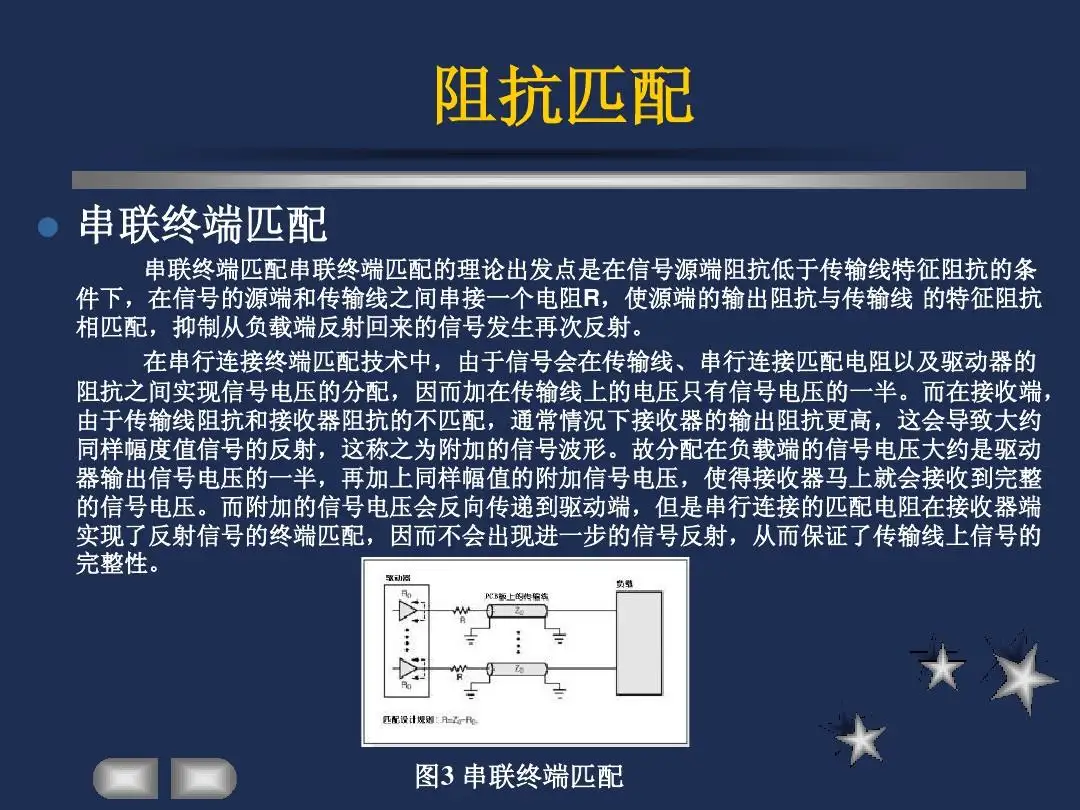

2、可以使用串聯/并聯電阻的方法
3、可以使用串聯/并聯電容或電感的方法
一些驅動器的阻抗比較低，可以串聯一個合適的電阻來跟傳輸線匹配。而一些接收器的輸入阻抗則比較高，可以使用并聯電阻的方法來跟傳輸線匹配。例如：485總線接收器，常在數據線終端并聯120歐的匹配電阻。

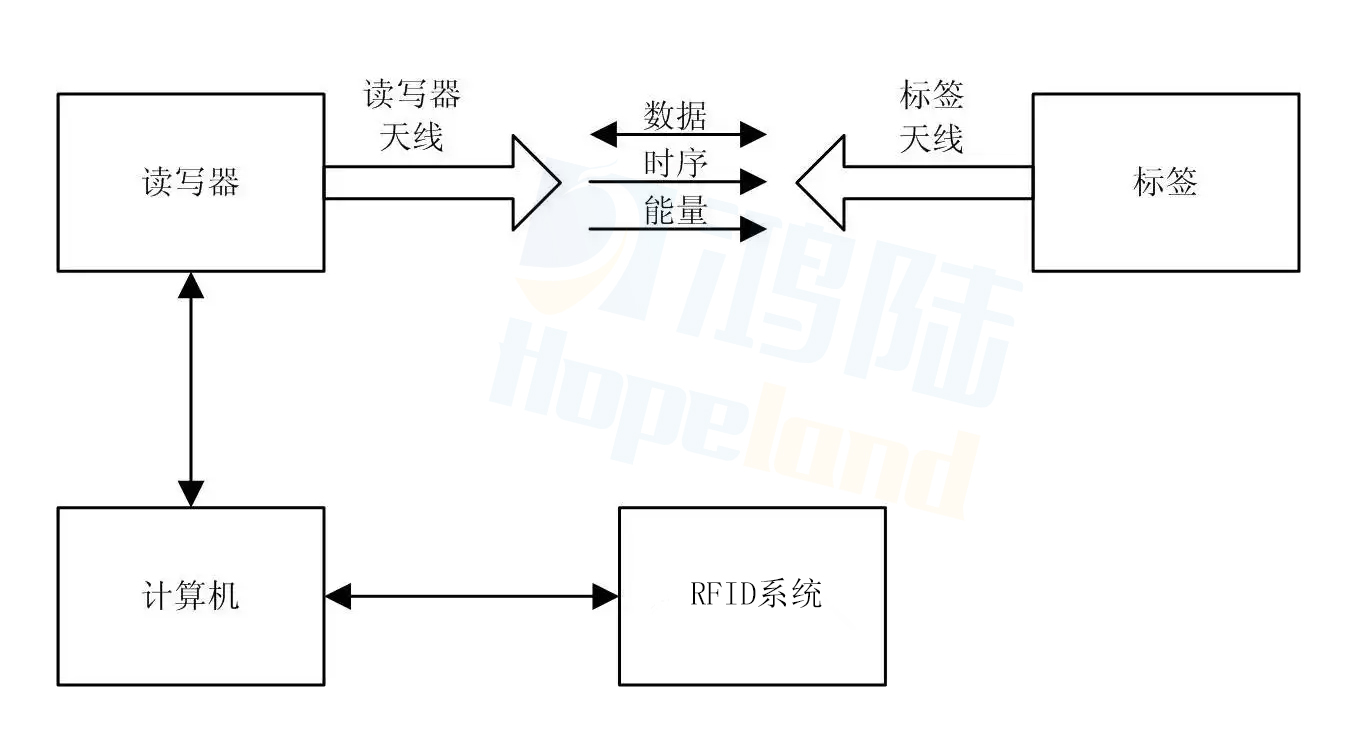

無源RFID系統是電子標簽工作時需要RFID讀寫器發送射頻能量支持其內部的標簽芯片工作，從而實現RFID標簽向無源讀寫器傳送數據或由RFID讀寫器向電子標簽寫入數據。
在無源RFID系統相關產品設計與開發中涉及到大量的阻抗匹配問題?，F(xiàn)就無源RFID系統中的電子標簽和讀寫器分舉例，分析其中關鍵端口——天線接口的阻抗匹配問題。
1、標簽天線與標簽芯片的最佳匹配
針對無源電子標簽而言，電子標簽可以簡化為標簽天線與標簽芯片的直接電連，電聯的接口匹配問題是電子標簽設計工作的一個重要方面。需要解決的問題是：
①確定端口的匹配模式；
②設計標簽天線滿足端口的匹配模式以及天線的方向圖。
在無源射頻識別電子標簽的設計中，當電子標簽芯片給定時，其等效阻抗也隨之確定。電子標簽工作的前提條件是標簽芯片從標簽天線獲得的能量(通過檢波積累獲得臨時電源)應過門限。根據戴維南等效電路，當共軛匹配時，標簽芯片可從標簽天線的感應電壓源中獲得最大功率。因而，標簽天線的設計目標之一是實現其等效阻抗與標簽芯片端口的等效阻抗的共軛匹配。
2、RFID讀寫器射頻端口與外接天線間的最佳匹配
以無源RFID系統的讀寫器設計為例，為了分析讀寫器射頻端口的阻抗匹配情況，可參考如圖4所示的射頻端口等效電路。
當無源讀寫器發射功率時，讀寫器天線可等效為一個純負載阻抗，RFID讀寫器主機可等效為純內阻與電壓源的串聯。為使讀寫器天線有最大的功率輻射能力(即從電源獲得最大功率)，亦要求為50Ω。
因此，讀寫器天線的設計目標為：
a.端口等效阻抗在工作頻帶內為50Ω(實際情況為接近50Ω)；
b.天線方向圖滿足閱讀空間覆蓋要求。
在高速設計中，阻抗的匹配與否關系到信號的質量優劣。阻抗匹配技術豐富多樣，但在具體的系統中怎樣才能比較合理的應用，需要衡量過個方面的因素。
（圖文來源于網絡，侵刪）
