通信接口對于信息和產品的對接顯得尤為重要，RFID讀寫器的接口類型主要分為有限和無線兩大類。有線接口一般有多種通訊接口，如串口、網口或其他通信接口，無線接口主要是跟WIFI、藍牙等進行連接。

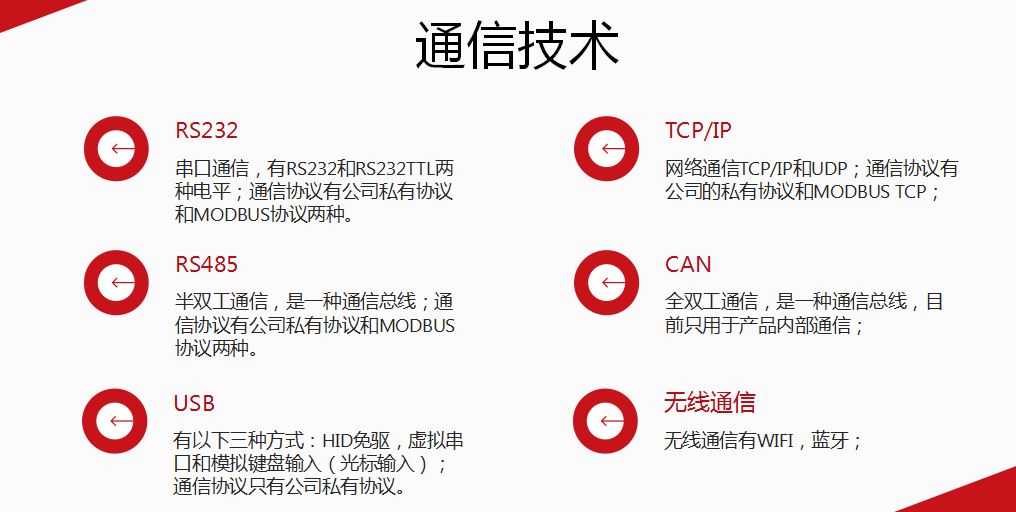

讀寫器接口兩大類：
1、有線：USB、RS485、RS232、以太網、TCP/IP、RJ45、WG26/34、工業總線、其他定制數據接口。
2、無線：紅外、藍牙、WiFi、GPRS、3G/4G、433M等。
RFID讀寫器接口——USB接口
通用串行總線（英語：Universal Serial Bus，縮寫：USB）是連接計算機系統與外部設備的一種串口總線標準，也是一種輸入輸出接口的技術規范，被廣泛地應用于個人電腦和移動設備等信息通訊產品，并擴展至攝影器材、數字電視（機頂盒）、游戲機等其它相關領域。
新一代是USB 3.1，傳輸速度為10Gbit/s，三段式電壓5V/12V/20V，大供電100W ，新型Type C插型不再分正反。USB 接口形狀 USB供電電壓 USB通訊速度 USB轉虛擬串口USB1.1 2.0 傳輸距離：10米以內
RFID讀寫器接口——RS485
1、RS485的電氣特性是采用差分信號負邏輯，邏輯“1”以兩線間的電壓差為+(2～6)V表示；邏輯“0”以兩線間的電壓差為-(2～6)V表示。接口信號電平比RS232-C降低了，就不易損壞接口電路的芯片， 且該電平與TTL電平兼容，可方便與TTL電路連接。
2、RS485的數據高傳輸速率為10Mbps。
3、RS485接口是采用平衡驅動器和差分接收器的組合，抗共模干擾能力增強，即抗噪聲干擾性好。
4、RS485大的通信距離約為1219m，大傳輸速率為10Mbps，傳輸速率與傳輸距離成反比，在100Kbps的傳輸速率下，才可以達到大的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS485總線一般最大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，最大的可以支持到400個節點。
RFID讀寫器接口——RS232
RS232是現在主流的串行通信接口之一。由于RS232接口標準出現較早，難免有不足之處，主要有以下四點：
1、接口的信號電平值較高，易損壞接口電路的芯片。RS232接口任何一條信號線的電壓均為負邏輯關系。即：邏輯“1”為-3～-15V；邏輯“0”：+3～+15V ，噪聲容限為2V。即要求接收器能識別高于+3V的信號作為邏輯“0”，低于-3V的信號作為邏輯“1”，TTL電平為5V為邏輯正，0為邏輯負。與TTL電平不兼容故需使用電平轉換電路方能與TTL電路連接。
2、傳輸速率較低，在異步傳輸時，波特率為20Kbps；因此在51CPLD開發板中，綜合程序波特率只能采用19200，也是這個原因。
3、接口使用一根信號線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容易產生共模干擾，所以抗噪聲干擾性弱。
4、傳輸距離有限，大傳輸距離標準值為50英尺，實際上也只能用在15米左右。傳輸距離，大20米左右。
RFID讀寫器接口——以太網
以太網工作在最底層，也就是數據鏈路層。以太網是應用最為廣泛的局域網，包括標準的以太網(10Mbit/s)、快速以太網(100Mbit/s)和10G(10Gbit/s)以太網。以太網是當前應用最普遍的局域網技術。它不是一種具體的網絡，是一種技術規范。該標準定義了在局域網(LAN)中采用的電纜類型和信號處理方法。以太網在互聯設備之間以10～100Mbps的速率傳送信息包，雙絞線電纜10BaseT以太網由于其低成本、高可靠性以及10Mbps的速率而成為應用最為廣泛的以太網技術。
RFID讀寫器接口——TCP/IP
1、TCP/IP（Transmission Control Protocol/Internet Protocol）為傳輸控制協議/因特網互聯協議，又名網絡通訊協議，是Internet基本的協議、Internet國際互聯網絡的基礎，由網絡層的IP協議和傳輸層的TCP協議組成。TCP/IP定義了電子設備如何連入因特網，以及數據如何在它們之間傳輸?shù)臉?biāo)準。協議采用了4層的層級結構，每一層都呼叫它的下一層所提供的協議來完成自己的需求。通俗而言：TCP負責發現傳輸?shù)膯栴}，一有問題就發出信號，要求重新傳輸，直到所有數據安全正確地傳輸?shù)侥康牡?。而IP是給因特網的每一臺聯網設備規定一個地址。
2、傳輸距離可以很遠（傳輸距離和通訊線有關）。
RFID讀寫器接口——RJ45
RJ45接口通常用于數據傳輸，最常見的應用為網卡接口。RJ45是各種不同接頭的一種類型，RJ45接頭跟據線的排序不同的法有兩種，一種是橙白、橙、綠白、藍、藍白、綠、棕白、棕；另一種是綠白、綠、橙白、藍、藍白、橙、棕白、棕；因此使用RJ45接頭的線也有兩種即：直通線、交叉線。
RFID讀寫器接口——WG協議
1、Wiegand協議是國際上統一的標準，是由摩托羅拉公司制定的一種通訊協議。它適用于涉及門禁控制系統的讀卡器和標簽的許多特性。標準的26-bit應該是常用的格式，還有34-bit 、37-bit等格式。而標準26-bit格式是一個開放式的格式，這就意味著任何人都可以購買某一特定格式的HID卡，并且這些特定格式的種類是公開可選的。26-Bit格式就是一個廣泛使用的工業標準，并且對所有HID的用戶開放。幾乎所有的門禁控制系統都接受標準的26-Bit格式。
2、傳輸距離：10米以內。
3、門禁應用
RFID讀寫器接口——無線傳輸
1、紅外
2、藍牙
3、Wifi
4、GPRS
5、3G/4G
6、433M等其他無線協議
當然，不同的RFID讀寫器受其用途影響支持的協議也不一樣，如傳輸距離較短，一般用于20m以內的通信主要的有線接口是RS232。而通信距離為幾十米到上千米時，廣泛采用RS485的標準。
（本文為鴻陸小編整理編輯，轉載請注明來源）
