高精度電測校驗裝置實戰復盤（一）：從調研到落地的全流程解析

案例一：江蘇省電力公司蘇州供電分公司計量中心多功能校驗升級項目

項目背景與挑戰

江蘇省電力公司蘇州供電分公司計量中心承擔著蘇州地區12個縣市區約45萬戶用電客戶的電測儀表校驗任務。2023年初，該中心面臨嚴峻挑戰：年校驗任務量達到8.5萬臺次，涉及電能表、電壓表、電流表、功率表、功率因數表、頻率表等15種不同類型儀表，而現有的6臺不同功能的專用校驗設備已無法滿足日益增長的多樣化校驗需求。

具體問題包括：設備老化嚴重，其中3臺設備使用超過8年；校驗精度不統一，影響結果一致性；設備切換頻繁，平均每天需要切換設備12次，嚴重影響工作效率；維護成本高昂，年維護費用達35萬元。

項目實施過程

第一階段：需求調研與方案制定（2023年3月-4月）

項目組由計量中心主任李工程師牽頭，技術骨干王高工、張高工等5人組成。經過為期6周的深入調研，確定了以鴻陸的HL3021多功能電測儀表校驗裝置為核心的一體化校驗解決方案。該方案的核心是用2臺HL3021設備替代原有的6臺專用設備，實現"一機多用"的校驗?zāi)Ｊ健?

第二階段：設備采購與安裝調試（2023年5月-6月）

5月15日，2臺HL3021設備到貨。技術團隊在廠家工程師指導下，用時3天完成設備安裝調試。期間進行了全面的精度校準，確保交流電壓輸出精度達到0.05%RG，直流電壓輸出精度達到0.05%RG，完全滿足各類儀表校驗要求。

第三階段：人員培訓與試運行（2023年7月）

組織了為期2周的專業培訓，12名技術人員全部通過操作考核。7月15日開始試運行，首周即完成了156臺各類儀表的校驗工作，包括：單相電能表45臺、三相電能表38臺、電壓表27臺、電流表23臺、功率表15臺、功率因數表8臺。

校驗?zāi)芰θ嫣嵘?/span>

• 電能表校驗：支持0.2S級至2.0級各等級電能表，可進行基本誤差（輕載5%Ib、額定電流Ib、最大電流Imax）、潛動試驗、啟動試驗等全套檢測項目；
• 指示儀表校驗：覆蓋0.5級至2.5級電壓表（量程57.7V-700V）、電流表（量程0.1A-25A）、功率表、相位表、頻率表等；
• 變送器校驗：支持4-20mA和0-10V輸出的各類電量變送器，包括電壓、電流、功率、頻率變送器等；
• 特殊儀表校驗：配置50T專用線圈，可校驗最大1250A的鉗形電流表。

項目實施成果

效率提升顯著

2023年8月至12月運行數據顯示：月均校驗量從原來的5200臺次提升至8100臺次，提升幅度達56%；單臺儀表平均校驗時間從25分鐘縮短至15分鐘，效率提升67%；設備利用率從原來的45%提升至78%。

成本效益明顯

設備投資回收期僅為18個月。年度運維成本從35萬元降至12萬元，節約66%；實驗室空間利用率提升40%，原6臺設備占用面積36平方米，現2臺設備僅占用12平方米；人員配置優化，原需3個班組12人，現2個班組8人即可完成相同工作量。

質量保證提升

校驗結果一致性顯著改善，設備間測量偏差從原來的±0.08%降至±0.02%；客戶投訴率下降75%，從月均12起降至3起；通過了省公司年度質量審核，獲得"優秀"評級。

圖1.1：現場校驗工作流程示意圖

產品概述

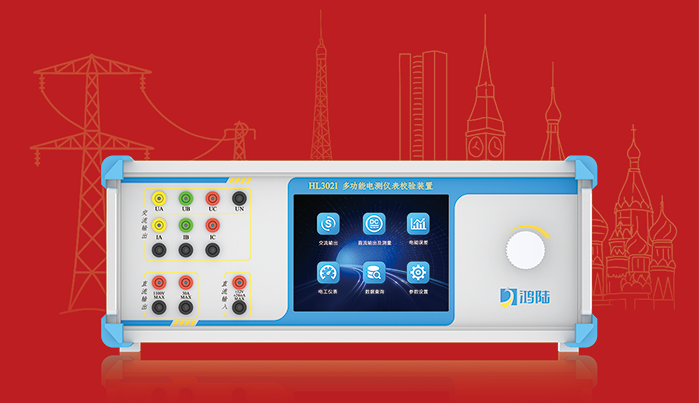

HL3021多功能電測儀表校驗裝置是一款具有三相交直流輸出的高精度校驗儀器。該裝置綜合應用三相同步技術、寬頻功放技術、數模雙閉環技術等先進技術，可以輸出高精度的三相交直流電壓、電流、相位、諧波、功率以及電能，適用于校驗各種電壓表、電流表、功率表、功率因數表、相位表、同步表、電能表等電測儀表，亦可作為標準源使用。

可校驗的儀表類型

• 指示儀表：交流電壓表、交流電流表、交流有功功率表、無功功率表、相位表、功率因數表、頻率表、同步表、電能表、直流電壓表、直流電流表、直流功率表、鉗形表等；
• 電量變送器：交流電壓/電流變送器、三相有功/無功功率變送器（四線和三線）、相位變送器、三相功率因數變送器、頻率變送器、直流電壓/電流變送器、直流功率變送器、三相四線和三相三線有功/無功電能變送器等。

核心技術優勢

• 直流電壓最大輸出1100V，交流電壓最大輸出770V；
• 交直流電流最大輸出30A，交流輸出頻率45Hz～65Hz；
• 諧波輸出2～31次，含量≤40%；
• 交流輸出失真度優于0.2%，直流輸出紋波含量優于0.2%；
• 負載能力強，在滿負荷條件下確保量值穩定準確，可覆蓋模擬表的檢定；
• 配備大尺寸液晶觸摸彩屏，量值顯示直觀，操作十分便捷。

技術規格參數

核心校驗功能模塊

多類型儀表校驗功能

• 指示儀表校驗：可校驗交流電壓表、交流電流表、交流有功功率表、無功功率表、相位表、功率因數表、頻率表、同步表、電能表、直流電壓表、直流電流表、直流功率表、鉗形表等；
• 電量變送器校驗：支持交流電壓/電流變送器、三相有功/無功功率變送器（四線和三線）、相位變送器、三相功率因數變送器、頻率變送器、直流電壓/電流變送器、直流功率變送器、三相四線和三相三線有功/無功電能變送器等的校驗；
• 電能表專項校驗：支持單相、三相電能表的誤差測試，可進行基本誤差、潛動、啟動等項目檢測，可按電能表檢測負荷點或自選點進行校驗。

高精度標準信號輸出

• 交流輸出能力：交流電壓最大輸出770V，交流電流最大輸出30A，頻率范圍45Hz～65Hz；
• 直流輸出能力：直流電壓最大輸出1100V，直流電流最大輸出30A；
• 諧波輸出：支持2～31次諧波輸出，含量≤40%，滿足帶諧波測量功能儀表的校驗需求；
• 高精度保證：基本誤差限0.05%RG，交流輸出失真度優于0.2%，直流輸出紋波含量優于0.2%。

智能化操作與數據管理

• 人機界面：配備8英寸多彩觸摸液晶屏，界面風格獨特，顯示清晰簡捷，操作方便；
• 調節方式：支持“定點輸出、旋轉編碼器、步進比例”等多種量值調節方式；
• 數據存儲：設有大容量的非易失性存儲器，可存儲被檢儀表的檢測原始數據，以供查閱和上傳；
• 通信接口：設有RS-232接口，通過上位機軟件可進行自動或手動校驗，并對結果進行處理和管理。

在今天的分享中，我們深入解析了多功能電測校驗裝置HL3021的三大核心功能模塊及其在電力計量中心的成功應用案例。下期內容將帶您進一步通過案例來了解電測校驗裝置HL3021的技術亮點及經濟效益，敬請期待《高精度電測校驗裝置實戰復盤（二）：從調研到落地的全流程解析》專題中篇！
