RFID電子標簽是RFID系統的核心，它通常由芯片、標簽天線和外部包封材料組成。RFID電子標簽從制造過程來看，分為芯片制造、天線制造、芯片倒貼或綁定、合成材料印刷、層壓或覆膜合成幾大工序。今天我們就一起來了解下RFID電子標簽的生產工藝流程以及它的結構組成吧！

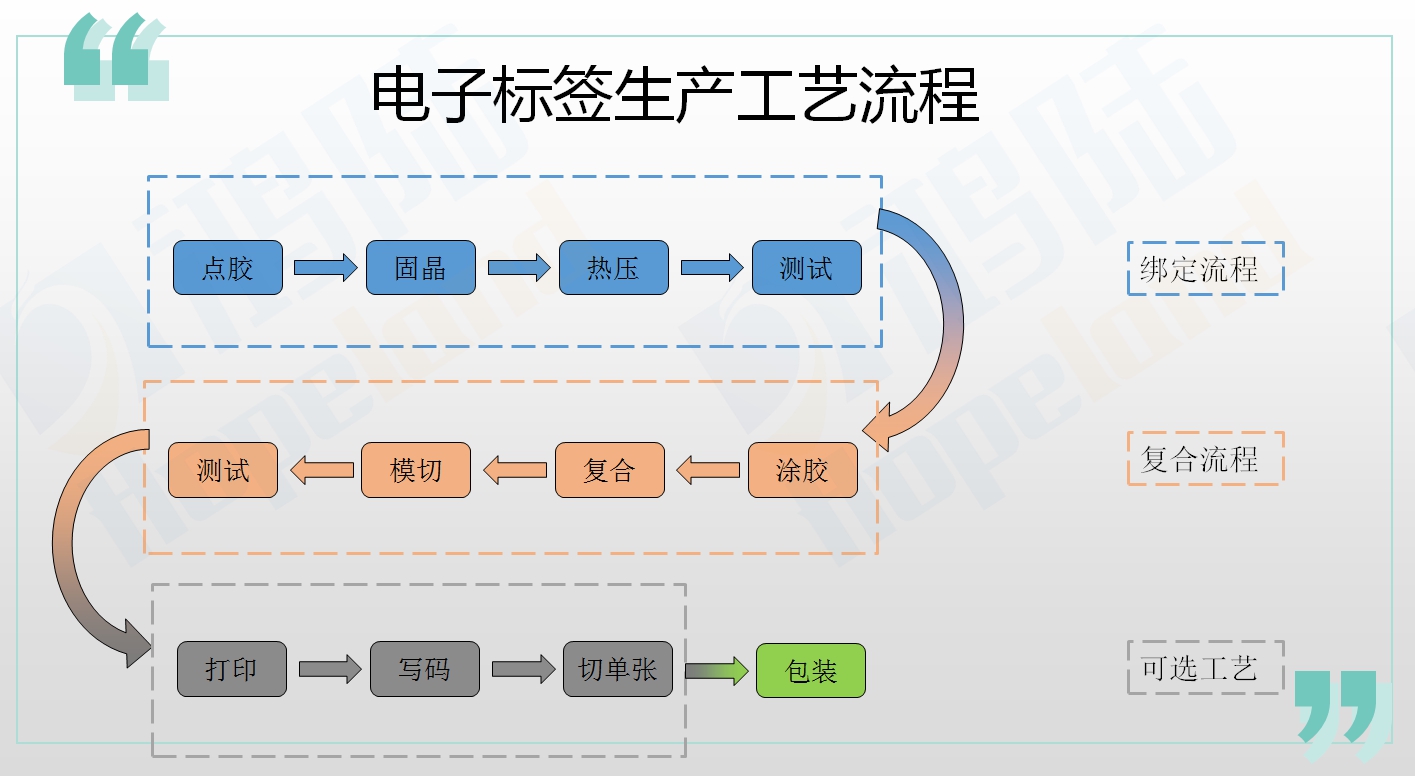

一般RFID電子標簽生產工藝流程分為以下幾個方面：
1、點膠
該流程采用點膠控制器，通過特定針筒在天線基板上特定位置點上膠水，把天線和芯片粘合在一起，并經過高溫固化，電性能檢測，最終分切成單排并回收成卷狀干標簽的生產過程。
2、固晶
首先對晶圓中的芯片進行拾取并翻轉，然后有拾取頭拾取并貼裝到天線基板上已點膠的位置，完成對芯片的倒轉貼裝任務。
3、熱壓
通過熱壓頭對芯片與天線的連接部位進行加熱、加壓，使得膠水固化，完成芯片與天線的連接。
4、測試
在收卷之前對粘接好芯片的RFID電子標簽進行測試，對不符合要求的標簽打上標識。

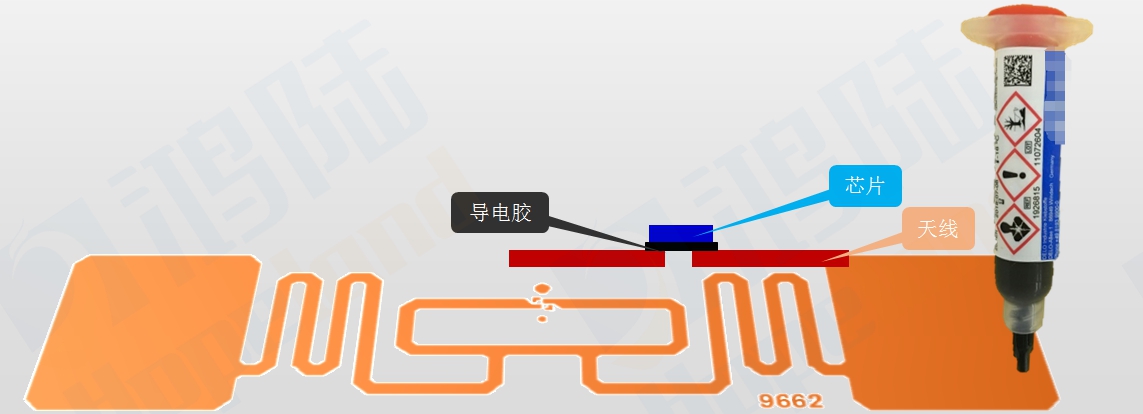

RFID電子標簽在點膠過程中使用的是特定的導電膠。那么，導電膠為什么不會造成天線短路呢，下面我們就一起來了解一下吧。
導電膠按導電方向分為：
1、各向同性導電膠（ICAs, Isotropic Conductive Adhesives）
2、各向異性導電膠（ACAs, Anisotropic Conductive Adhesives）
各向異性導電膠是一種樹脂類型為熱反應型的軟質環氧樹脂，金屬成分為鎳。導電膠在垂直于涂抹方向 (z向)即縱向具有導電性，但是在涂抹方向(x & y向) 即橫向卻具有電絕緣性。
(本文內容為鴻陸小編整理編輯，轉載請注明來源)
