隨著RFID技術因其將日常用品連接到物聯網的能力而繼續得到認可， 設計以RFID技術為核心的產品的需求將更大。2020年，RFID電子標簽數量超過21億個，2021年數量超過28億個。RFID標簽已經在許多行業中提供了可見性，但是標簽如何包含數字身份附加到項目是一個完全不同的過程，添加一個單獨的物品制造和包裝的附加過程。
與此同時，RFID技術用戶也開始關注RFID電子標簽的質量問題。那么，在RFID標簽制造中規劃質量測試時，什么是必不可少的？目前RFID質量測試的最佳實踐是什么？良好的制造質量對RFID 標簽意味著什么？
在最基本的層面上，RFID電子標簽的良好制造質量可以定義為：“制造的RFID電子標簽過程中沒有缺陷。這個定義很容易理解，但它并沒有提供太多的實際幫助。事實上，這是誤導性的。有時“無缺陷”被解釋為“可以閱讀”，這會導致問題。當RFID標簽開始中斷時，它們的讀取范圍逐漸減小，只有在最后，標簽才變得完全不可讀。
所以，良好的RFID標簽制造質量的更好定義應該是：“制造的RFID標簽的靈敏度在設定的變化范圍內”。這個定義更具技術性，但讓我們分解一下：
RFID標簽敏感度描述喚醒RFID電子標簽所需的功率。標簽靈敏度是所有實際性能特征的背景。例如，若RFID標簽的讀取范圍發生了變化，則其敏感度也發生了變化；若RFID標簽的方向模式（不同角度的讀取范圍）發生了變化，則靈敏度也發生了變化；若RFID標簽的響應強度（反向散射）發生了變化，則靈敏度也發生了變化。
簡而言之，RFID電子標簽性能的任何變化都可以被視為標簽敏感度的變化。或者反過來，若模型的兩個單獨RFID標簽的靈敏度相同，它們將在各個方面執行類似的性能。
變化是指一致性。RFID電子標簽設計不同，某些RFID標簽的靈敏度（讀取范圍更短）低于其他RFID標簽。RFID電子標簽?zāi)Ｐ椭行阅艿囊恢滦詫?duì)用戶來說很重要。
在設定的限制內意味著存在限制，但為設置標準提供了一些自由。某些應用需要精確的讀取范圍，如：經過傳送帶上的RFID讀寫器的物品可能需要幾厘米的讀取范圍。較短的范圍會導致讀取數據的丟失，而較長的范圍可能會產生雜散的讀數（讀取到不在傳送帶上但附近的不需要的物品)。某些應用具有更高的公差，幾米的讀取范圍變化可能不是問題。
當“制造的RFID標簽靈敏度在設定的變化限值內”時，RFID標簽的制造質量很好。從實際的角度來看，這個定義也是有效的。
RFID電子標簽的射頻性能又能意味著什么呢？從實際的角度來看，RFID標簽的射頻性能定義了標記的可讀范圍（在不同角度當標簽附加到項目時）。在標簽數據表中，這些通常用圖表描述。
方向模式顯示當RFID標簽從不同角度指向RFID閱讀器時，標簽的讀取效果。
閾值曲線顯示標簽靈敏度在不同頻率下喚醒RFID標簽需要多少功率。閾值曲線的一個版本可能顯示讀取范圍而不是功率。

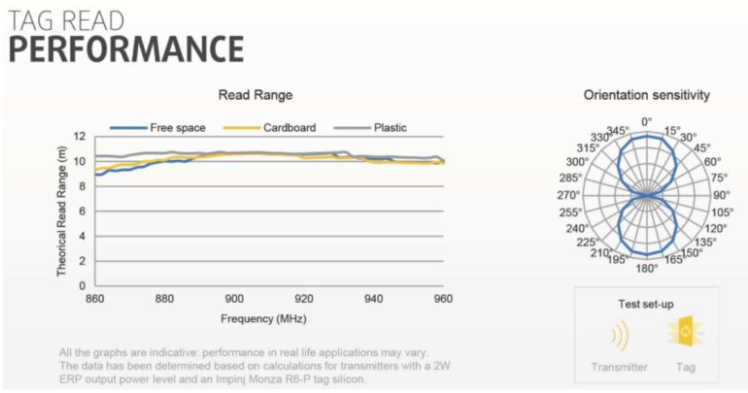

Tageos EOS-500資料表的讀取范圍和方向圖
高質量制造生產出來的RFID電子標簽具有始終相似的方向模式和閾值曲線。對于制造商來說，好消息就是可以不需要進行全面測量來檢查標簽是否彼此相似。事實上，這可以通過最少的測試程序進行檢查。
在制造過程中應該如何測試RFID標簽的質量？
首先，應該記住一種方法并不適合所有人。當前的最佳實踐方式有：測試標簽的遠場性能、有效區分好標簽和壞標簽的測試方式及可靠的防止交叉讀取。
這些方式看起來簡單明了，但需要考慮以下細節：
1、測試標簽的遠場性能
在生產機器中，RFID標簽彼此靠近。為了防止交叉閱讀和現場情況，需要近距離讀取。同時，質量測試需要解決標簽的遠場性能問題，不能使用普通的近場天線。
2、測試有效區分好標簽和壞標簽的方式
當前的最佳實踐測試方法通常稱為“三點測試”。三點測試主要包括：
1、在寬頻帶上以三個不同的頻率測試RFID標簽；
2、檢查標簽靈敏度是否在3dB以?xún)?nèi)（+/- 1.5dB）；
3、檢查是否可以清點標簽的EPC代碼。
測試方法的創建方式如下：
一個好的起點是將測試頻率設置為820MHz、950MHz和1080Mhz；調整其中一個點以匹配標簽的較低共振頻率，倘若情況允許調整另一個頻率以匹配RFID標簽的上限共振頻率；選擇第三頻率，使頻率擴展至少為100MHz。

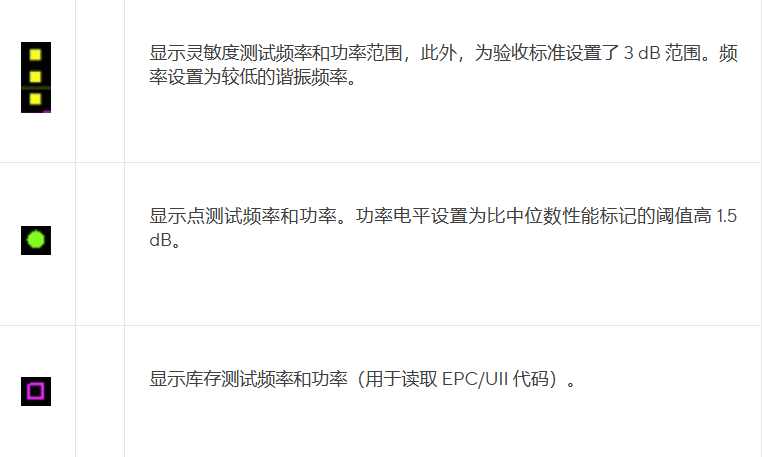

注意：至少其中一點應該是庫存測試（用于讀取EPC）；至少一個頻率應該是靈敏度測試，上限和下限之間有3dB；應設置點的功率電平，使每個點中的標簽靈敏度在3dB或+/-1.5dB以?xún)?nèi)。

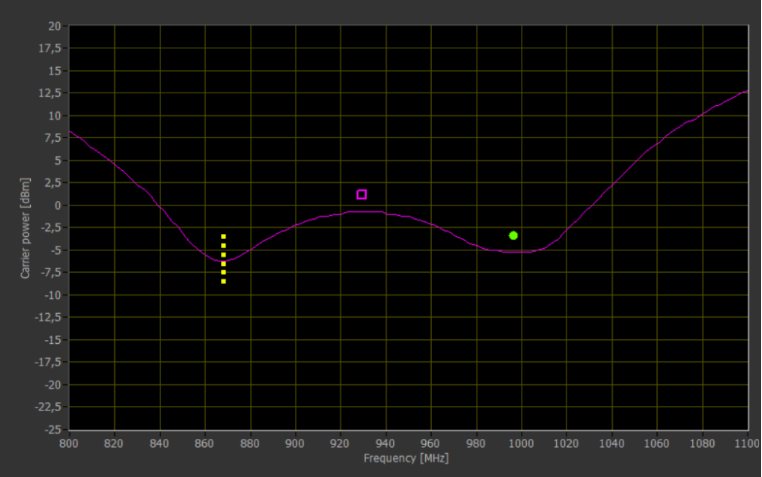

在Tagsurance配方生成器中看到的三點測試方法
在樣本標簽（如上圖）中，兩個諧振頻率（868MHz和995MHz）都在可用頻率范圍內。靈敏度測試設置為較低的諧振頻率，點測試設置為較高的諧振頻率。由于頻率擴展超過100MHz，因此將第三個頻率設置在兩者之間。庫存測試設置為此頻率。在上圖中，該曲線是性能標簽的閾值靈敏度曲線（參考）。
3、防止交叉閱讀
當一個RFID標簽認為被讀取時，就會發生交叉讀取，但實際上，數據來自另一個附近的RFID標簽。
在正常使用中，RFID標簽被清點，它們的讀取速度超過每秒一百個標簽。測試生產質量不同時，RFID標簽一次測試一個，以確保結果來自正確的標簽，即使另一個RFID標簽距離只有幾毫米遠。為了增加復雜性，當電子標簽在RFID天線上高速移動時，一切都可能發生。
如果RFID技術用戶需要非常嚴格的讀取范圍公差，則可能需要較小的變化限制，在某些情況下，更寬的公差可能對客戶來說是完美的。
（來源：voyantic， 作者：Teemu Ainasoja，侵刪）
