近日，著名的麻省理工學院(MIT)的研究人員正在開發一種增強現實(AR)頭顯，該頭顯使用全息圖引導用戶找到隱藏的物體。該設備甚至可以結合使用RFID和計算機視覺技術來驗證用戶是否拿起了他們正在尋找的特定物體。
據悉，該頭顯的研發成本由美國國家科學基金會等部門支持，在HoloLens 2架構的基礎上結合了計算機視覺和無線感知能力，可以自動定位隱藏在視線之外的特定物品并引導用戶取出（例如包裝盒內部、柜子里面、貨堆中間等）。

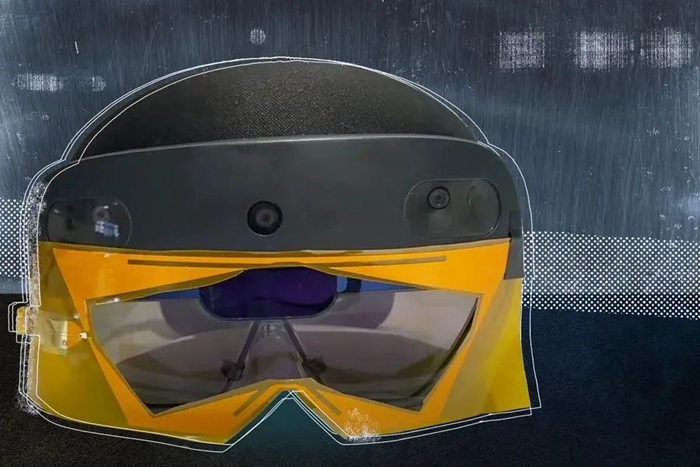

此外，該頭顯還配備具有射頻（RFID）感應功能的 AR-conformal 寬帶天線，通過將天線與頭顯攝像頭配合使用，運行基于 AR 的 SAR 定位算法，即使通過紙板箱和塑料容器等特定材料也能識別帶有RFID電子標簽的物體，甚至可以穿過紙板箱和塑料箱等特定材料。
它的工作原理如下：頭顯傳感器捕獲的數據用于構建用戶環境的3D表示。然后，天線以小于一英尺的精度定位丟失物體在環境中的位置，并在現實世界上顯示一個類似球體的全息圖。然后，用戶遵循一組虛擬足跡引導他們走向目標。
根據相關研究人員表示，目前全球的供應鏈行業中，UHF RFID技術被各個國家廣泛使用，有研究表明，在美國有超過93%的零售商都采用了UHF RFID技術。例如商超沃爾瑪、服裝公司ZARA、食品公司Kraft以及冷鏈供應公司Eskimo Cold Storage等。于是，該團隊在現有的射頻傳感技術中，選擇了超高頻RFID標簽來開始研發。
“我們這個項目的整體目標是建立一個增強現實系統，讓你看到看不見的東西——盒子里或角落里的東西——這樣做，它可以引導你走向它們，真正讓你看到以前所未有的方式進入物理世界，”電氣工程與計算機科學系副教授、X-AR頭顯論文的高級作者Fadel Adib說。
想要制造具有X射線視覺的增強現實頭顯，首先研究人員必須配備可以與RFID標簽物品進行通信的設備。目前，大多數RFID定位系統使用的多為相距數米的天線，而頭顯則只需要高寬帶且可與標簽通信的天線即可。
于是，該團隊選取了一種簡單、輕便的環形天線，并通過盡可能縮小天線和增加間隙進行實驗，發現這兩種技術都可以提高帶寬。由于天線通常在露天工作，研究人員對其進行了優化，以便在連接到耳機的遮陽板上時發送和接收信號。一旦團隊構建了有效的天線，研發團隊就開始了專注于使用它來定位帶有RFID標簽的物品。
他們利用了一種稱為合成孔徑雷達（SAR）的技術，該技術類似于飛機對地面物體進行成像。當用戶在房間內移動時，X-AR頭顯則從不同的有利位置使用天線進行測量，然后將這些測量結果組合在一起。這種方式就像一個天線陣列，其中來自多個天線的測量值被組合在一起以定位設備。另外，X-AR引入了一系列技術來處理由自然人體運動產生的定位偽影和約束，如自然頭部傾斜和RFID反向散射輻射屬性。
X-AR設計的最終組成是一種用于驗證用戶何時拿起了目標RFID標簽物品的機制。這種驗證對于避免成本高昂的錯誤非常重要，例如在電子商務倉庫中揀貨并將錯誤的訂單運送給客戶。人們可能會假設，一旦用戶拿起RFID標記的目標項目，就可以通過將其定位到用戶手中來簡單地實現這種功能。在實踐中，這樣做十分具有挑戰性。因為與上面的場景不同，用戶的行走模擬了合成孔徑，用戶挑選物品停留在相對固定的位置。為了應對這一挑戰，X-AR利用了RFID標簽的移動性。具體而言，它執行反向SAR，以相對于所選項目的軌跡定位頭顯。
最終，團隊以微軟Hololens 2為基礎實現了X-AR的端到端原型。在實驗中，研究人員通過Unity對Hololens進行編程，以顯示項目位置和RFID電子標簽，引導用戶找到目標項目，并顯示驗證結果。他們評估了X-AR在230次實驗試驗中的表現，而結果表明：X-AR在視距和非視距場景中準確定位RFID標記的物體，中值精度為9.8cm。即使是第90百分位精度都保持在45cm以內。相比之下，基于標準SAR的基線具有兩倍以上的誤差，24.8 cm的中值精度和99.1 cm的第90百分位精度。

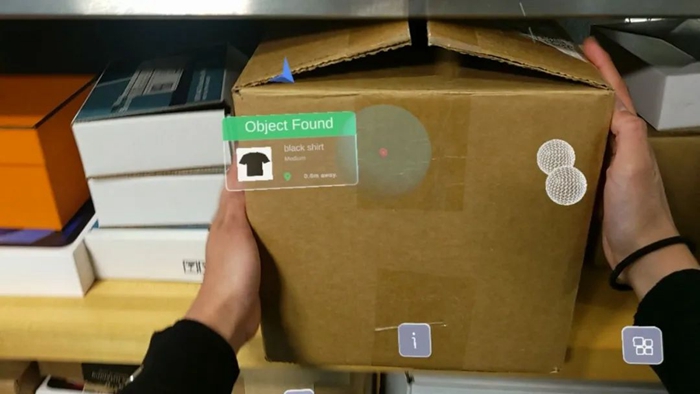

如前所述，X-AR能夠以超過95%的準確率驗證用戶持有的物體。戴上頭顯后，用戶會看到一系列帶有RFID標簽的物品供其選擇。一旦定位了物體，頭顯就會進行檢查以確保其標簽發送正確的RFID信號，從而確認您找到了正確的物體。
（圖文來源于航空工業虛擬現實產業聯盟 作者：Kyle Melnick，侵刪）
