很多時候，設備上遇到的問題大部分都是因?yàn)槟承┰骷Ｖ构ぷ骰蛲蝗还收蠈?dǎo)致的。那么，最容易出現的元器件是什么呢？如何檢測設備上遇到的問題呢？
一般在同樣的工作下，最容易出現問題的元器件到不易出現問題的元器件的排名如下：
半導體器件(包括二極管、三極管、場管、集成電路)＞電容＞電感＞電阻
由此可知，在查找故障是應優先檢查二極管、三極管、場管、集成電路等。在電路中，工作在高電壓、大電流、大功率狀態下的元件無疑承受的壓力也大，損壞的可能性大，同時也是電路的關鍵元件、功能性元件。凡在大電流的地方發熱就大(焦耳楞次定律——熱量與電流的平方成正比)，所以凡是加有散熱片的元件都是易損件。大功率的電阻也是易損件。大功率的電阻怎么能看出來？和它的阻值無關，只和它的體積有關，體積越大，功率越大。在電路中，保險絲、保險電阻是最不保險的元件，首先因?yàn)樗娜埸c(diǎn)低，容易斷，又因?yàn)樗潜e人的險，沖到第一線，當警衛員，所以壞時先壞。
元件損壞的方式，有過壓損壞、過流損壞，當然還有機械損壞。過壓損壞如雷擊，擊穿橋式整流管。過流損壞如顯示器行管熱擊穿。一般半導體器件損壞時以擊穿為多見，萬用表二極管蜂鳴檔測這些器件的任意兩腳最低也應有一個PN結的阻值500左右，若是蜂鳴八成是壞了，可拆下再測來確認。
過壓損壞的元件外觀看不出明顯的變化，只是參數全變了。過流像毒打致死，一開始還能禁受，越來越不行，等到死了，已是遍體鱗傷、血肉模糊。過流損壞的元件表面溫度很高，有裂紋、變色、小坑等明顯變化，嚴重時元件周圍的線路板變黃、變黑。

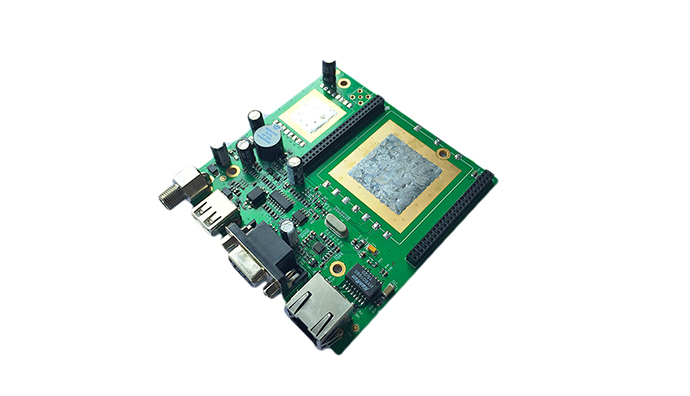

超高頻模塊開發板 CL7206A4
當電子元器件在外表看上去無異常時卻故障時，往往可以通過萬用表來測試出問題所在。那么一般對于每個元器件是怎么測試的呢，下面我們就來詳細說說。
芯片(集成電路)
集成電路內部結構復雜，功能很多，任何一部分損壞都無法正常工作。
集成電路的損壞也有兩種：徹底損壞、熱穩定性不良。徹底損壞時，可將其拆下，與正常同型號集成電路對比測其每一引腳對地的正、反向電阻，總能找到其中一只或幾只引腳阻值異常。對熱穩定性差的，可以在設備工作時，用無水酒精冷卻被懷疑的集成電路，如果故障發生時間推遲或不再發生故障，即可判定。通常只能更換新集成電路來排除。
無論是自然損耗所出現的故障，還是人為損壞所出現的故障，一般可歸結為電路接點開路，電子元器件損壞和軟件故障三種故障。接點開路，如果是導線的折斷，撥插件的斷開，接觸不良等，檢修起來一般比較容易。而電子元器件的損壞，（除明顯的燒壞，發熱外）,一般很難發現。在許多情況下，必須借助儀器才能檢測判斷，因此對于技術人員來說，首先必需了解各種器件實效的特點。
二極管
用數字萬用表測試PN結的壓降，可與同型號的完好的二極管做對比。
三極管
不管是N管還是P管可以用數字萬用表測量測試兩個PN結是否正常。
電容
無極性電容，擊穿短路或脫焊，漏電嚴重或電阻效應。
電解電容的實效特性是：擊穿短路，漏電增大，容量變小或斷路。
電阻
這個很簡單，測試阻值對不對。
電感
實效特性為：斷線，脫焊
場效應管
測試場效應管的體內二極管的PN結是否正常，測試GD,GS是否有短路。
