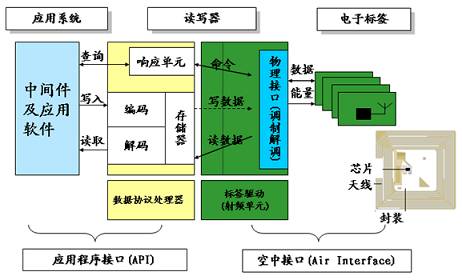

典型的RFID系統主要由RFID讀寫器、電子標簽、RFID中間件和應用系統軟件4部分構成，一般我們把中間件和應用軟件統稱為應用系統。

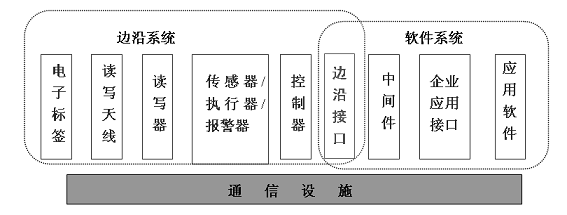

RFID系統分成邊沿系統和軟件系統兩大部分，邊沿系統主要是完成信息感知，屬于硬件組件部分。軟件系統完成信息的處理和應用，通信設施負責整個RFID系統的信息傳遞。

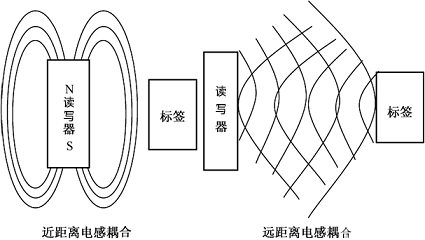

從電子標簽到讀寫器之間的通信及能量感應方式來看，RFID系統一般可以分成兩類，即電感耦合系統和電磁反向散射耦合系統。電感耦合通過空間高頻交變磁場實現耦合，依據的是電磁感應定律，電感耦合方式一般適合于中、低頻工作的近距離RFID系統。電磁反向散射耦合，即雷達原理模型，發射出去的電磁波碰到目標后反射，同時攜帶回目標信息，依據的是電磁波的空間傳播規律。電磁反向散射耦合方式一般適合于超高頻、高頻、微波工作的遠距離RFID系統。
由于低頻RFID系統的波長更長，能量相對較弱，因此主要依賴近距離的感應來讀取信息，電感耦合主要應用在低頻(LF)、中頻(HF)波段。由于高頻率的波長較短，能量較高，因此，讀寫器天線可以向標簽輻射電磁波，部分電磁波經標簽調制后反射回讀寫器天線，經解碼以后發送到中央信息系統接收處理，電磁反向散射耦合主要應用在高頻(HF)、超高頻(UHF)波段。
RFID射頻識別系統的工作原理
電子標簽進入天線磁場后，若接收到讀寫器發出的特殊射頻信號，就能憑借感應電流所獲得的能量發送出存儲在芯片中的產品信息(無源標簽)，或者主動發送某一頻率的信號(有源標簽)，讀寫器讀取信息并解碼后，送至中央信息系統進行有關數據處理。

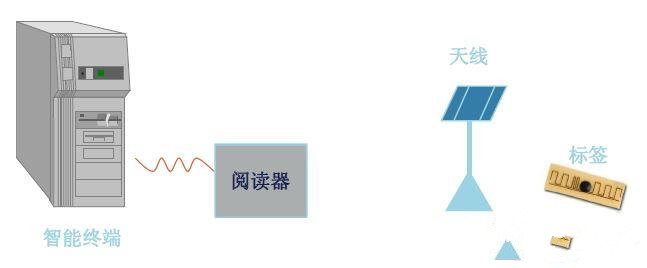

RFID讀寫器獲取讀寫指令

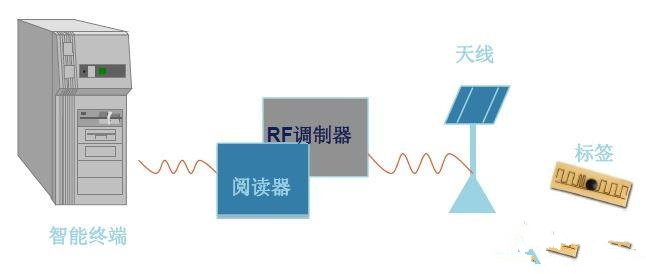

RFID讀寫器射頻調制器將信號發送至RFID天線

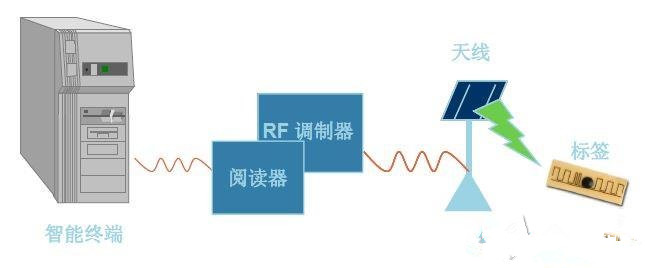

RFID天線詢問RFID電子標簽

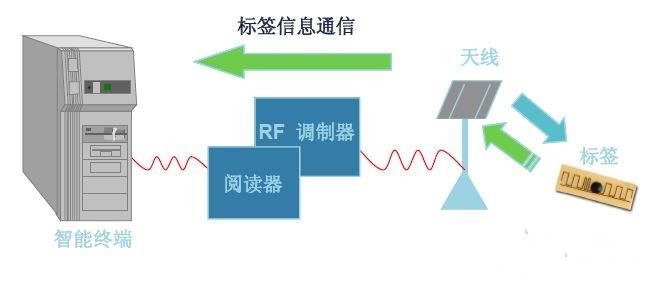

RFID天線將獲得的電子標簽信息回傳
RFID技術可識別高速運動物體并可同時識別多個電子標簽，操作快捷方便。短距離射頻產品不怕油漬、灰塵污染等惡劣的環境，可在這樣的環境中替代條碼，例如用在工廠的流水線上跟蹤物體。長距離射頻產品多用于交通上，識別距離可達幾十米，如自動收費或識別車輛身份等。
鴻陸作為RFID領域首批高新技術企業，多年來一直專注于RFID核心技術的研究，在工業4.0、資產管理、倉儲物流、智能零售、智能稱重、煙草物流、智能產線、車輛管理、智能電網等領域均有所建樹，并積累了豐富的項目經驗，為集成商和終端用戶提供了具有競爭力的RFID解決方案、產品和服務。
（部分圖文來源于網絡，侵刪）
