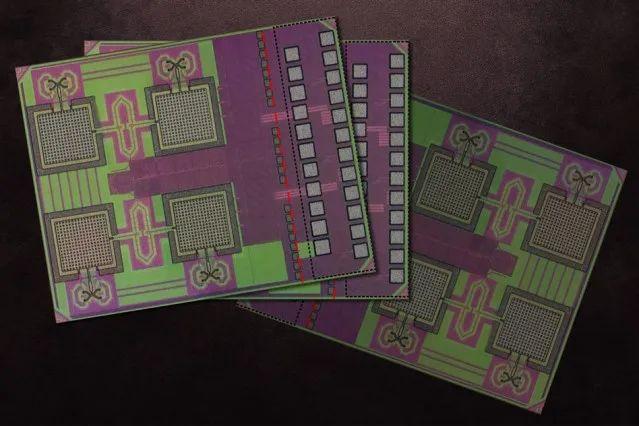

2月20日，麻省理工學院的研究人員們在國際固態電路年度會議（ISSCC）上，發表論文描述了一款新型加密防偽標簽。這款標簽的尺寸是毫米級的，并且運行在光伏二極管供電的相對低功耗的水平上。同時，它也采用了一種無功耗的“反向散射”技術，長距離傳輸數據。算法優化技術也使得芯片能運行普通的加密方案，保證能耗極低的安全通信。
一直以來，RFID 標簽也沒有嚴格的安全措施。一些采用加密機制構建的標簽，以防止克隆并抵御黑客，但是它們尺寸太大，耗電太多。縮小標簽的尺寸，意味著放棄封裝天線（天線實現了射頻通信）以及運行強大加密技術的能力，不適合微型物體的管理。
一開始麻省理工的這項研究要創造一款RFID標簽。團隊想要去掉使標簽變笨重以及增加制造成本的包裝。同時希望在微波與紅外線之間的高太赫茲頻率（約100GHz到10THz）進行通信，這樣就能實現天線陣列的芯片集成，以及讀寫器距離更遠的無線通信。最終，他們想要加密協議，而且RFID電子標簽需要能夠被任何讀寫器掃描，并隨意地傳輸數據。

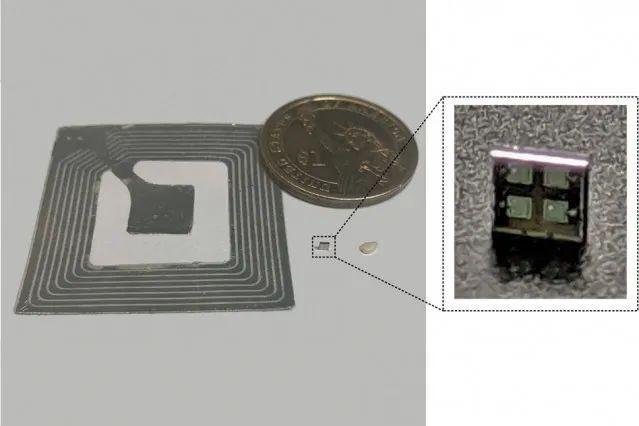

但是，所有這些功能通常需要構造一個相當大的芯片。因此，研究人員提出了“一種相當大的系統集成”。這種集成使得所有東西都放在了一片（不是分層的）硅芯片上，其面積僅約有1.6平方毫米。如下圖所示，盡管只有一粒芝麻種子那么大，這個標簽（右側放大）可以在與大得多的RFID標簽（左）媲美的讀寫器距離上進行無線通信，并運行加密算法幫助保證供應鏈中幾乎所有產品的安全。
（圖片來源：麻省理工學院）
值得一提的是其中的小型天線陣列，它通過標簽與讀寫器之間的反向散射，向前后傳輸數據。在RFID技術中，反向散射被普遍使用。當標簽將輸入信號與傳輸數據相對應進行輕微調制，反射回讀寫器時，反向散射就發生了。天線采用一些信號拆分與混合技術，在太赫茲范圍內反向散射這些信號。這些信號首先與讀寫器連接，然后發送數據進行加密。天線陣列中實現了一種“波束轉向（beam steering）”功能，天線將信號聚焦至讀寫器，使之更加高效，增加信號的強度和范圍，減少干擾。
天線中的微洞使來自讀寫器的光線通過下方的光電二極管，光電二極管將光線轉化為1伏特的電力。它啟動了芯片的處理器，處理器運行芯片的“橢圓曲線加密算法（ECC）”。ECC采用私鑰（僅用戶知道）和公鑰（廣泛傳播）來保持通信私密。
研究人員也希望，通過太赫茲信號本身來為芯片供電，從而不再需要光電二極管。
當然，目前信號范圍在5厘米左右，這被認為是遠場范圍，便于使用便攜式標簽掃描儀。下一步，研究人員希望挑戰更遠的距離。最終，他們想要許多標簽連接一個遠處的讀寫器器，例如供應鏈檢查點的接收室。然后，許多資產就能得到迅速核實。
研究人員表示：“我們認為，我們可將一個讀寫器作為無需接近標簽的中央集線器，所有這些芯片可以對它們的信號進行波束轉向，從而與那個讀寫器進行通信。”
在研究人員們的系統中，標簽采用私鑰和讀寫器的公鑰，來保證它自己只被合法的讀寫器識別。這意味，任何沒有讀寫器私鑰的竊聽者，都不能僅通過監測無線鏈接來識別哪個標簽是協議的一部分。
