目前，使用RFID超高頻的應用的越來越多了，但很多RFID超高頻的知識卻還是有很多人并不清楚，今天我們就一起來了解一下吧！
UHF RFID與條碼應用的特點的區別
UHF RFID：可支持遠距離，多標簽識別，適應于復雜環境，可封裝成復雜形態，成本較高
條碼：近距離，單標簽識別，對識別環境要求較高，平面印制，成本低

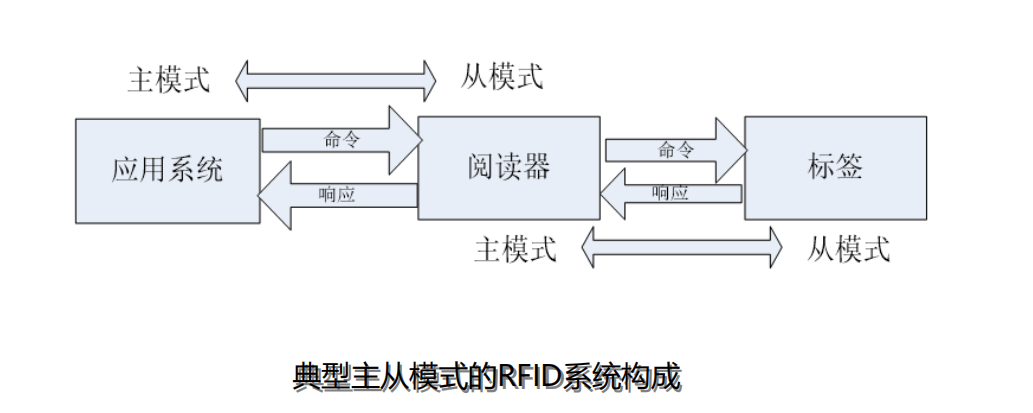

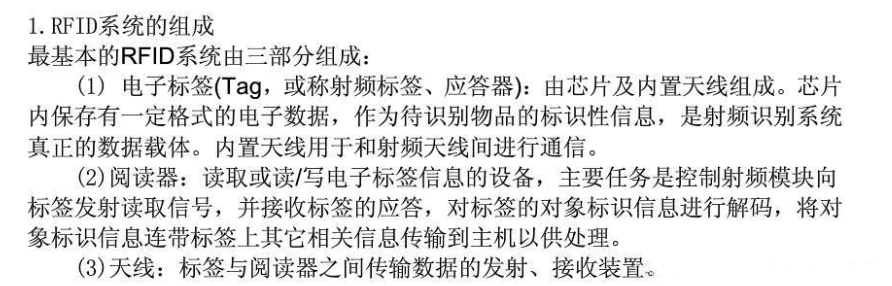

RFID系統構成
RFID的分類
1、按工作頻段可分為：
LF RFID技術 134kHz RFID
HF RFID技術 13.56MHz RFID
UHF RFID技術 915 MHz RFID、433 MHz RFID、2.45GHz RFID、5.8 GHz RFID
2、按有無源可分為：
無源RFID技術 標簽不攜帶電池 Passive RFID
有源RFID技術 標簽攜帶電池 Acitve RFID
RFID主流標準體系
1、ISO 18000系列空中接口標準（18000-6.-7，-4）
2、EPC global的915MHz無源RFID空口標準
3、日本UID–日本泛在網絡標準
4、中國國家標準
RFID標準化意義：設備互聯互通 ，產品一致性，協同解決技術難題，推動技術進步，做大產業規模，便于擴展到其他系統和領域。
UHF頻段無源RFID系統
1、自動識別：遠距離識別，標簽無源，海量標簽，傳感器
2、技術標準：空口標準，ISO 18000-6，GB/T 29768-2013，測試標準(ISO 18046)
3、識別原理：背向散射調制，多標簽防碰撞
4、系統性能：識讀距離，識讀穩定性，可靠性（漏讀），識讀效率
無源標簽靈敏度
標簽靈敏度是指使得標簽?zāi)軌騿庸ぷ鞯淖钚」β剩?5dBm，-18dBm，-20dBm，-23dBm(2017)
標簽靈敏度依賴于：IC 靈敏度，IC 與天線良好的匹配，方向
標簽封裝
RFID電子標簽封裝制造工藝過程都包含兩次封裝，分別在RFID芯片上制作凸點，基板材料上制作天線，然后封裝芯片實現芯片和基板天線的互連，經檢驗合格后制成RFID標簽內核層（Inlay），至此完成RFID標簽的第一次封裝。其次，是根據不同的應用，需要經過層壓、沖裁、印刷等第二次封裝，也就是外包裝，制成最終的RFID標簽產品。
UHF頻段無源RFID系統基本原理
1、設備交互：讀寫器通過ASK喚醒標簽，標簽通過背向散射返回信息給reader，使用CW調制
要點：標簽無源，短距離，標簽便宜，頻率860MHz～960MHz，弱連接Fragile link
背向散射調制：RFID標簽收到鴻陸超高頻讀寫器發射的連續波之后，通過調整標簽天線與芯片之間的匹配關系，使得加載到天線的電流隨信息比特發生變化，從而完成調制和發射。
2、系統主從關系：讀寫器先講-ITF（無源RFID）；標簽先講-TTF（有源RFID）
3、多標簽碰撞：Collision–碰撞 Anti-collision-防碰撞
4、空中接口協議：調制、編碼、信息速率、防碰撞、頻段、功率、應用協議
UHF頻段無源RFID系統關鍵技術
1、系統工作基本過程
讀寫器對標簽喚醒并進行清點輪詢所要識別的標簽，所有RFID標簽進行標簽響應，如果有響應沖突就進行沖突分解，之后對訪問標簽的信息，再重復2～5的過程。
2、關鍵技術問題
性能指標：讀寫距離、識別效率/速度、識別可靠性
性能決定因素：
A.標簽芯片：功耗、靈敏度；
B.標簽天線：多樣性、低成本、性能；
C.讀寫器芯片：功耗、靈敏度、協議兼容；
D.讀寫器天線：近場、遠場；
E.空中接口協議：生產、封裝
F.測試：生產效率、成品率、封裝材料和工藝、生產測試
系統性能約束：
A.閱讀器限制：EIRP有效全向輻射功率，閱讀器靈敏度
B.標簽限制：Antenna polarization（天線極化），芯片靈敏度，電源能量，Antenna gain天線增益，Impedance match阻抗匹配
C.導致結果：距離短，漏讀，速度慢
防碰撞算法
多標簽碰撞：多個標簽同處在讀寫器的作用場內。當有兩個以上的標簽同時發送數據時，就會出現通信沖突和數據相互干擾（碰撞）。
為了防止這些沖突的產生，射頻識別系統中需要設置一定的相關命令，解決沖突問題，這些命令被稱為防沖突命令或算法，RFID系統標簽防碰撞算法大多采用時分多路法，時分多路法分為以下兩種，基于確定輪詢的機制確定性算法和基于隨機的機制的非確定性算法（主要是ALOHA算法）。
ALOHA算法是一種隨機接入方法。其基本思想是采取標簽先發言的方式，當RFID電子標簽進入讀寫器的識別區域內時就自動向UHF讀寫器發送其自身的ID號，在標簽發送數據的過程中，若有其他標簽也在發送數據，將會發生信號重疊，從而導致沖突。讀寫器檢測接收到的信號有無沖突，一旦發生沖突，讀寫器就發送命令讓標簽停止發送，隨機等待一段時間后再重新發送以減少沖突。
1、純ALOHA算法
在純ALOHA算法中，若讀寫設備檢測出信號存在相互干擾，讀寫器就會以向標簽發出命令，令其停止向讀寫器傳輸信號；標簽在接收到命令信號之后，就會停止發送信息，并會在隨機時間段內進入到待命狀態，只有當該時間段過去后，才會重新向RFID閱讀器發送信息。各個RFID電子標簽待命時間片段長度是隨機的，再次向讀寫器發送信號的時間也不相同，這樣減少碰撞的可能性。
當超高頻讀寫器成功識別某一個標簽后，就會立即對該標簽下達命令使之進入到休眠的狀態。而其他標簽則會一直對讀寫器所發出命令進行響應，并重復發送信息給讀寫器，當標簽被識別后，就會一一進入到休眠狀態，直到讀寫器識別出所有在其工作區內的標簽后，算法過程才結束。發送幀不會產生碰撞，可以分析出，即發送成功的概率P與呑吐率與數據包含量有關。
特點：分組長度（等長），沖突區域大，實現簡單，適用于分組發送密度較低場景
總結：檢測到?jīng)_突就進入待命狀態 隨機等待時間段 過后進行發送
2、時隙ALOHA
時隙ALOHA算法把時間分成多個離散的時隙，每個時隙長度等于或稍大于一個幀，標簽只能在每個時隙的開始處發送數據。這樣標簽要么成功發送，要么完全碰撞，避免了純ALOHA算法中的部分碰撞沖突，碰撞周期減半，提高了信道利用率。時隙ALOHA算法需要讀寫器對其識別區域內的標簽校準時間。因為標簽僅僅在確定的時隙中傳輸數據，所以該算法的沖撞發生頻率僅僅是純ALOHA算法的一半，但其系統的數據吞吐性能卻會增加一倍。
特點：沖突區域限制在時隙內，正確接收：無沖突、校驗正確，發生碰撞：接收錯誤，空時隙
總結：將信道劃分為若干時隙（大于等于一個幀），每個終端只能在每個時隙開始傳送信息，沖突區域限制在時隙內，結果只有成功和碰撞（失?。?分組到達強度時刻，時隙ALOHA吞吐量是純ALOHA的一倍。
3、成幀時隙ALOHA
成幀時隙算法中，時間被分成多個離散時隙，電子標簽必須在時隙開始處才可以開始傳輸信息。讀寫器以一個幀為周期發送查詢命令。當電子標簽接收到讀寫器的請求命令時，每個標簽通過隨機挑選一個時隙發送信息給讀寫器。如果一個時隙只被唯一標簽選中，則此時隙中標簽傳輸?shù)男畔⒈圾欔懽x寫器成功接收，標簽被正確識別。如果有兩個或兩個以上的標簽選擇了同一時隙發送，則就會產生沖突，這些同時發送信息的標簽就不能被讀寫器成功識別。整個算法的識別過程都會如此循環，一直到所有標簽都被識別完成。
特點：該算法的缺點是當標簽數量遠大于時隙個數時，讀取標簽的時間會大大增加；當標簽個數遠小于時隙個數時，會造成時隙浪費。
總結：若干個時隙組成一幀，所有標簽在幀內選擇時隙發送。
ALOHA算法的二項式模型
二進制樹型搜索算法：二進制樹型搜索算法由讀寫器控制，基本思想是不斷的將導致碰撞的電子標簽進行劃分，縮小下一步搜索的標簽數量，直到只有一個電子標簽進行回應。
基本思路：多個標簽進入讀寫器工作場后，讀寫器發送帶限制條件的詢問命令，滿足限制條件的標簽回答，如果發生碰撞，則根據發生錯誤的位修改限制條件，再一次發送詢問命令，直到找到一個正確的回答，并完成對該標簽的讀寫操作。對剩余的標簽重復以上操作，直到完成對所有標簽的讀寫操作。
標簽存儲區
標簽存儲器可以在邏輯上分為四個區域:
1、保留存儲區(Reserved memory) 包括殺死和訪問密碼(kill and access passwords)。
2、EPC存儲區(EPC memory) 包括一個CRC-16，協議控制位（ProtocolControl（PC） bits），以及一個用于識 別標簽所附著的或即將附著的物品的編碼( 如EPC，以后都稱為EPC)，
3、TID存儲區(TID memory) 包括一個8-bit ISO/IEC 15963分配類別標識 符(EPCglobal的為111000102)，還可以 包括標簽數據和廠商數據。
4、用戶存儲區(User memory) 允許存儲用戶專用的數據信息。存儲器的結構由用戶自己定義。
標簽操作：管理標簽群
詢問機采用選擇、盤存及訪問三個基本操作來管理標簽群。每個操作均由一個或一個以上的命令組成。這三個基本的定義如下：
1、選擇：詢問機選擇標簽群以便于盤存和訪問的過程。詢問機可以一個或一個以上的Select命令在盤存之前選擇特定的標簽群。
2、盤存（清點）：詢問機識別標簽的過程。詢問機在四個通話的其中一個通話中傳輸Query命令，開始一個盤存周期。一個或一個以上的標簽可以應答。詢問機檢查某個標簽應答，請求該標簽發出PC、EPC和CRC-16。同時只在一個通話中進行一個盤存周期。
3、訪問：詢問機與各標簽交易(讀取或?qū)懭霕?biāo)簽)的過程。訪問前必須要對標簽進行識別。訪問由多個命令組成，其中有些命令執行R=＞T鏈的一次活頁加密。
標簽狀態：
Ready 狀態：在進入到一個射頻激活區域之后，標簽如果沒有被killed，則將進入readdy狀態。
Arbitrate 狀態：表示那些參與到當前inventory round中,但是時隙計數器值非零的那部分標簽。
Reply狀態：當時隙計數器到達0000h的時候，標簽轉入reply狀態 ,標簽進入到reply狀態后會反射一個RN16。
Acknowledge狀態：如果reply狀態下的標簽收到一個有效的ACK，它將轉入acknowledged狀態，返回他的PC，EPC以及CRC–16。
Open 狀態：標簽處于open狀態可以執行除了lock以外的所有訪問命令。
secured 狀態：處于ssecured狀態的標簽可以執行所有的訪問命令。
Killed狀態：處于open或者secured狀態的標簽，在接收到一個帶有有效的非零kill密碼以及有效的handle的Kill指令后會轉入到killed狀態。
UHF頻段無源RFID系統性能分析
系統性能：
1、性能指標：識讀距離 、可靠性（漏讀）、 識讀效率
2、各自取決因素：功率、傳播、靈敏度；功率、MAC邏輯、天線；速率、MAC效率（上下一一對應）

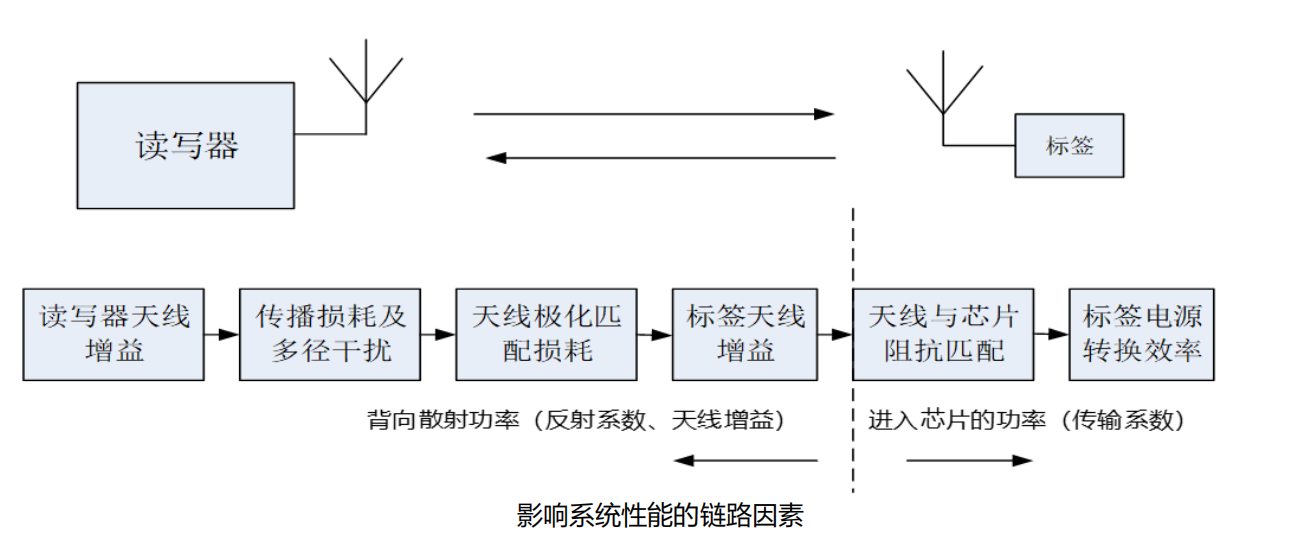

無源RFID系統鏈路約束
閱讀器限制：EIRP有效全向輻射功率，閱讀器靈敏度
標簽限制：天線極化（Antenna polarization），芯片靈敏度，電源能量，天線增益（Antenna gain），阻抗匹配（Impedance match）
導致結果：距離短，漏讀，速度慢
RFID系統MAC識別效率：
不同距離的最小識別功率不同，距離越大，其最小識別功率越大；同一距離的識別能力隨功率近似線性增長；發射功率并非越大越好。
超高頻RFID應用系統設計
1、RFID應用系統架構：業務系統——支撐平臺——中間件——讀寫器與標簽
2、RFID中間件：是位于平臺(硬件和操作系統)和應用之間的通用服務，這些服務具有標準的程序接口和協議。針對不同的操作系統和硬件平臺，它們可以有符合接口和協議規范的多種實現。
3、RFID應用系統產品設計流程：
a.市場與應用需求分析
b.應用系統功能設計需求
c.技術與架構選型
d.硬件選型與功能設計
e.系統架構與系統指標
f.系統接口定義
g.軟/硬件系統設計–軟/硬件開發—軟/硬件測試
h.系統測試
以上為小編整理的關于RFID超高頻知識的一些資料，供大家參考，有出入的地方歡迎各位朋友多拍磚頭，大家一起來探討。
（圖文來源于網絡，侵刪）
